ICM Controls ICM282A repuesto OEM, portador HK42FZ - serie para 325878-751

Teníamos un horno Resco de marca blanca de alrededor de 1995 con un controlador HK42FZ007 en él. El controlador original comenzó a fallar al azar para iniciar el ventilador inductor y esto se convirtió en permanente en el peor momento posible. La placa daría un código de parpadeo de 3-1 porque el sensor de presión detectó correctamente que el inductor no funcionaba correctamente. Después de un paseo descubro que el relé del controlador no estaba enviando energía al inductor. Cuando se encendía manualmente el inductor en la secuencia correcta el horno funcionaría correctamente. Esto sugirió que era sólo el relé y que todos los demás componentes y sensores de seguridad estaban funcionando correctamente.Para confirmar, teníamos un HVAC tecnología hacer una llamada y comprobar también. …

Utilicé esto para reemplazar un UTC HK42FZ007 en una vieja unidad Payne alrededor de 1994. Las instrucciones son muy claras y si sólo desengancha un cable a la vez y lo pone en la nueva tabla no debe tener problemas. Las etiquetas de la placa son idénticas y en teoría se podría reemplazar la placa simplemente desenchufando un cable y conectarlo en la nueva placa dondequiera que vio la misma etiqueta - sólo una ilustración de lo directo que es. Todavía debe leer las instrucciones.Este tablero era la mitad del precio de la tabla de transporte "OEM" que se ofrece y con un tiempo de entrega mucho más corto. La tabla vino en una bolsa ESD apropiada con un montón de advertencias para a tierra usted mismo.Como alguien más señaló - asegúrese de entender por qué la tabla ha fallado. En mi caso …

Un prefacio; Si el módulo de control muere, puede haber más en la historia que solo en el módulo de control.Si falla de nuevo en poco tiempo, probablemente haya algo más mal en el sistema. Si tu módulo de control muere, probablemente sea hora de cambiar la tapa de ejecución, el transformador y tal vez otras cosas. Si no te sientes cómodo con la electricidad, no te metas con ella. Ni siquiera deberías estar reemplazando el tablero por uno similar si no puedes leer los esquemas. Otra nota es que el tablero de control de la compañía OEM no es desfasado de Carrier, sino un proveedor de terceros, como United Technologies. La cubierta de plástico en las tablas de Carrier es para que no se pueda ver lo que realmente hay ahí. Al igual que las camas y muchas otras industrias en los EE.UU., HVAC es

Compró esto para reemplazar un controlador HK42FZ011 que había usado contactos de relé y ya no activaría el soplador. Podías oír el clic del relé, pero aparentemente los contactos estaban lo suficientemente dañados como para permitir que el soplador funcionara. Esta tarjeta se ajusta perfectamente a los lugares de montaje, y no se requieren modificaciones. Para hacer todas las conexiones con el controlador de aire, se necesitaba un arnés de transición incluido. Al final, todas las conexiones están claramente etiquetadas con la excepción de algunas de las líneas neutras (punta - los alambres blancos de mayor diámetro son todos neutros, y todos se conectan al bloque de conectores de pala etiquetados "Neutral"). En definitiva, una instalación muy fácil, y el controlador de aire ahora …

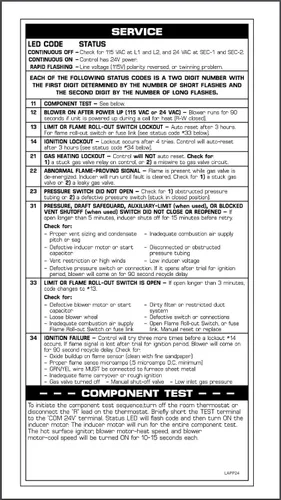

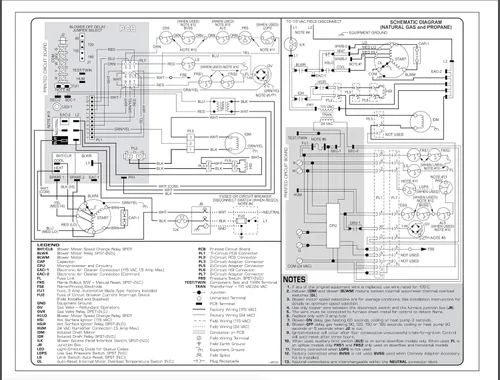

Reemplazó un tablero de control de Carrier HK42FZ001 con este y funcionó bien y me ahorró cuatrocientos dólares (me imaginé que incluso si lo arruiné y quemo este tablero, podría conseguir otro y seguir adelante). La lista no dice nada sobre los cables adaptadores, pero estaban en la caja. Además, el diagrama de cableado y las etiquetas de código de falla vienen con él.Mi ventilador de soplador no estaba recibiendo energía, pero el condensador todavía estaba en (que comenzó mientras estábamos de vacaciones y congeló todo - eso es malo) y revisé todo lo demás, dejando sólo la tabla como el culpable. También llamé a un técnico de servicio de HVAC para comprobar mi trabajo y llegó a la misma conclusión. Resultó ser un relé quemado en la placa de control original.Reemplazar la placa no fue …

Esta unidad trabajó para mi placa de control con el reemplazo HK42FZ009. Si no sabes el número de la pizarra, no le pidas a nadie más. Simplemente saca el tablero de control del horno y desátalo lo suficiente para obtener una imagen del número de pieza del tablero con tu teléfono y flash. Si no te sientes cómodo haciendo esto, no deberías comprar esta parte, ya que estarás sacando todo el tablero y aparte para hacer este reemplazo. No necesitas ser técnico de horno o electricista para reemplazar esta unidad, pero necesitas ser capaz de seguir las instrucciones. Para mi unidad, revisé los viejos esquemas para cruzar la referencia que los cables fueron a donde verificar que lo estaba haciendo correctamente. Probablemente deberías hacer lo mismo, pero esto es América y no voy a decirte cómo …

Funciona genial. Mi horno me estaba dando el código de error 34 y luego 14. Primero pensé que mi ignitor de HSI había fallado y ordenó uno nuevo. Pero eso no funcionó. Así que después de consultar con un técnico de HVAC que dijo comprobar la lectura de voltaje al ignitor HSI, que resulta ser cero voltaje. O que me dijo que la causa más probable es que la junta falló. Así que ordené este tablero. Seguro que no es un reemplazo de aspecto exacto al original en mi horno (Board modelo HK42FZ011) en mi Bryant 80Plus horno de gas. pero sólo sacarla de la caja y ver la calidad de la tabla y los materiales utilizados. En realidad se ve genial y su Made in the USA. Muy bien hecho y montado. Viene bien envuelto en una manga anti estática y luego envuelto con envoltura de burbuja y luego en la caja …

Tengo un viejo horno de gas de la empresa Weathermaker que no se encendería. Esto no será un tutorial sobre el diagnóstico y reparación de hornos, pero encontré todo lo que necesitaba leyendo e investigando. Si es útil, tenga algunas herramientas básicas (multimetro, etc.) puede encontrar los recursos para solucionar problemas básicos. Originalmente pensé que el horno no se encendería en absoluto así que reemplace el encendidor de superficie caliente sin éxito. Después de una resolución de problemas más detallada, se determinó que el problema era intermitente (a veces el HSI se energizaría, a veces no). Determiné que el problema era con el tablero de control y el relé HSI. Encontré el número de pieza OEM en mi unidad existente y busqué en Amazon y encontré esto como un reemplazo OEM …
